Холодильная машина для охлаждения жидкости — чиллер — представляет собой центральный элемент климатических систем на промышленных предприятиях, в торговых центрах, офисных зданиях и медицинских учреждениях. От грамотного выбора этого оборудования зависят стабильность температурного режима, величина эксплуатационных затрат и продолжительность безотказной работы всей системы.
Принцип функционирования холодильной установки
Чиллер охлаждает циркулирующую жидкость — воду или гликолевый раствор — которую затем направляет к фанкойлам, воздухоохладителям или теплообменникам. Охлажденный теплоноситель обеспечивает комфортный микроклимат в помещениях или поддерживает технологические процессы на производстве.

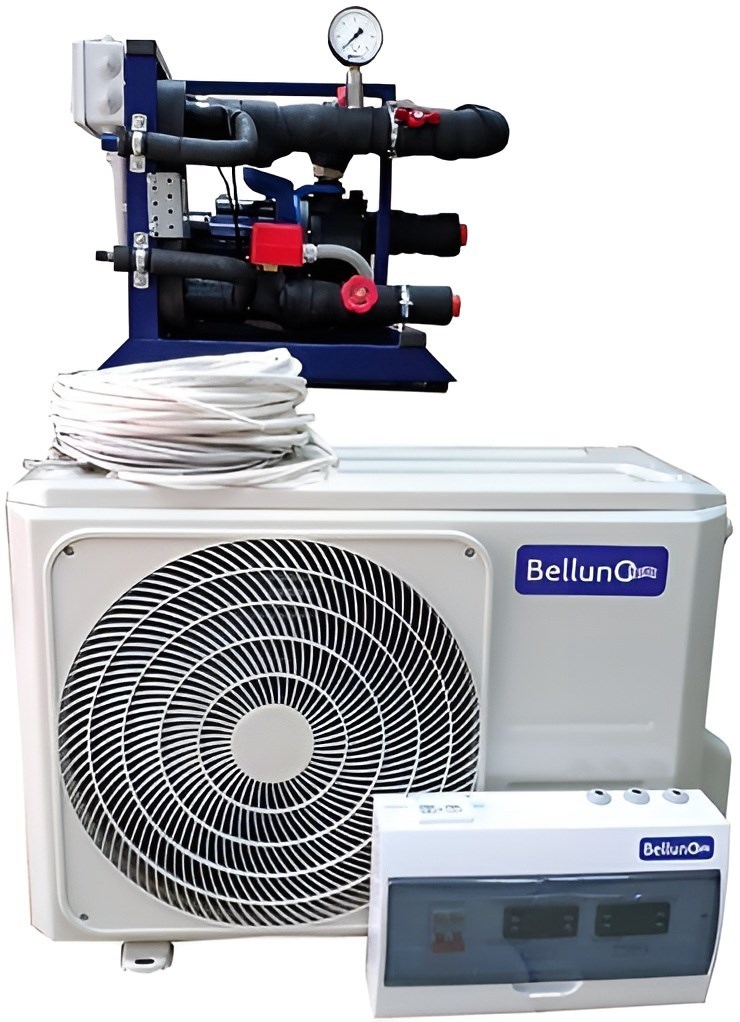

Установка состоит из компрессора, конденсатора, испарителя, защитной электроники и запорной арматуры. Конструкция может быть моноблочной — когда все компоненты размещены в едином корпусе, или раздельной — с выносным конденсатором за пределами помещения.
Классификация по способу отвода тепла
-

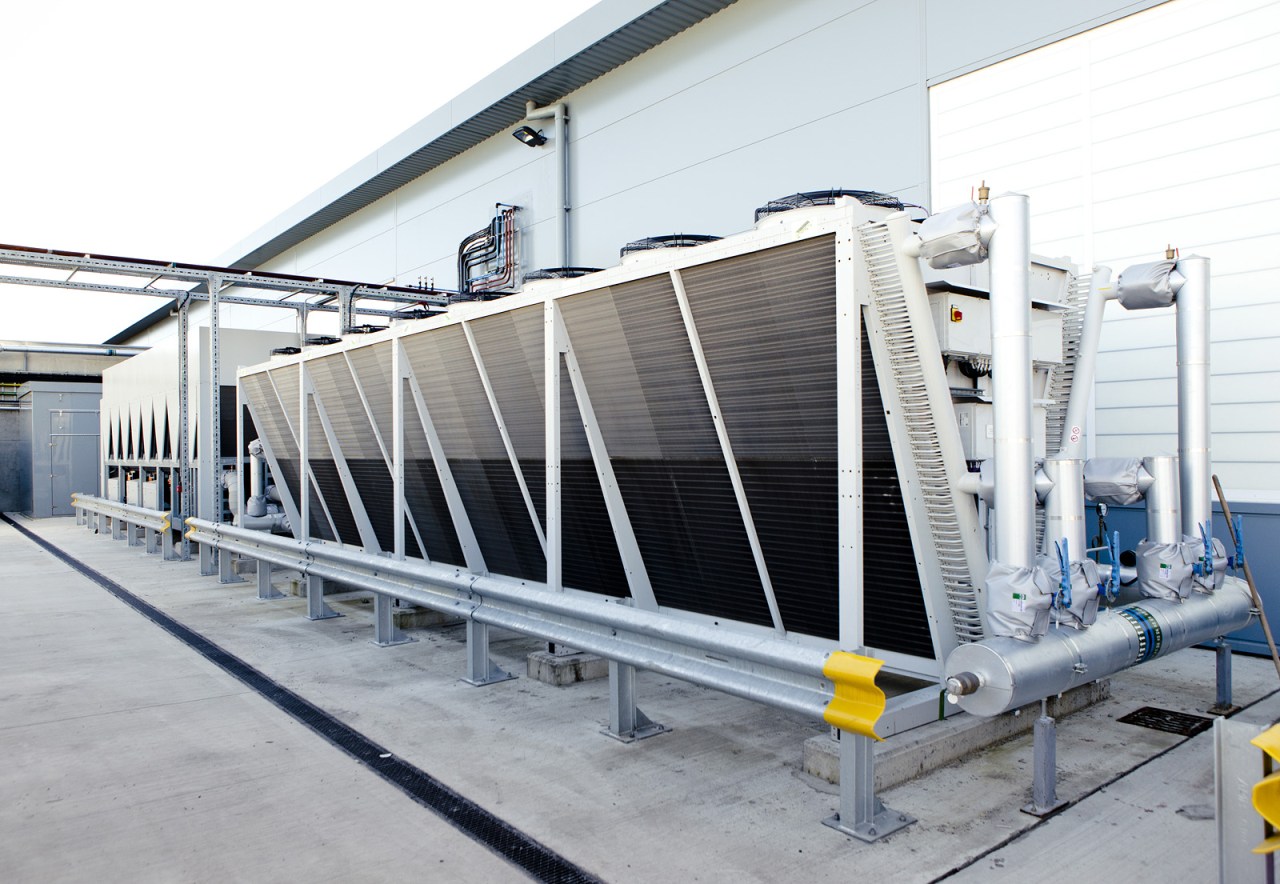

Чиллеры с воздушным конденсатором отводят тепло за счет принудительной циркуляции воздуха через систему вентиляторов. Такое оборудование отличается простотой монтажа, компактными габаритами и не требует подключения к водопроводу. Воздушное охлаждение оптимально подходит для небольших и средних объектов, но его эффективность снижается при высоких температурах окружающей среды.
-
Установки с водяным охлаждением используют воду для отвода тепла от конденсатора. Обычно в таких системах применяют градирню или систему оборотного водоснабжения. Водяное охлаждение демонстрирует высокую энергоэффективность при интенсивной эксплуатации и стабильно работает независимо от температуры воздуха, но требует более сложного монтажа и регулярного обслуживания водяного контура.
-
Абсорбционные чиллеры используют не электроэнергию, а тепловую энергию для охлаждения. Такое оборудование экономически выгодно при наличии источников «бросового» тепла — например, отработанного пара или горячей воды от технологических процессов.
Расчет холодопроизводительности
Мощность чиллера определяют исходя из тепловой нагрузки объекта. Учитывают площадь помещений, количество людей, тепловыделение от оборудования и освещения, степень остекления здания, ориентацию по сторонам света, особенности вентиляции.
Для систем кондиционирования обычно закладывают температуру выходящей воды +7°C (не ниже +5°C) и возвратной — +12°C (не выше +20°C). Эти параметры определяют рабочий диапазон оборудования. Попытки использовать чиллер для получения отрицательных температур или охлаждения горячей воды выше +50°C приведут к выходу установки из строя.
Важно: Оборудование должно иметь запас мощности около 15–20%, чтобы не работать на пределе возможностей. Это продлевает срок службы и повышает надежность системы.
Выбор типа компрессора
Винтовые компрессоры устанавливают на мощных промышленных чиллерах. Они обеспечивают высокую производительность и подходят для крупных объектов с большой холодильной нагрузкой.
Спиральные компрессоры применяют в оборудовании средней мощности. Они вытеснили устаревшие поршневые модели благодаря меньшей стоимости и более простому обслуживанию. Спиральные агрегаты оптимальны для торговых залов, офисных зданий и небольших производств.
Поршневые компрессоры сохраняют актуальность только для низкотемпературных чиллеров, где требуется получение особо низких температур теплоносителя.
Технические характеристики для анализа
При подборе оборудования обращайте внимание на следующие параметры:
-
Тип хладоносителя — вода, пропиленгликоль, этиленгликоль или хлористый кальций. Нельзя рассчитывать систему под воду, а затем переходить на другую жидкость — это гарантированно выведет чиллер из строя.
-
Энергоэффективность (COP, EER) — чем выше коэффициенты, тем меньше расход электроэнергии. Современные инверторные компрессоры автоматически адаптируют мощность под текущую нагрузку.
-
Уровень шума и вибрации — критичен для офисов, гостиниц, медицинских учреждений и жилых комплексов. Чиллеры с воздушным охлаждением обычно шумнее водяных из-за работы вентиляторов. При установке внутри помещения требуется виброизолирующая платформа.
-
Тип хладагента — выбирайте экологичные варианты (R410A, R32, пропан, аммиак), соответствующие современным экологическим стандартам.
Особенности гидравлического контура
Для корректного подбора насосов гидромодуля необходимо знать общие потери давления в гидравлическом контуре. Насосы должны создавать давление на 20% выше этих потерь. Без точных данных от заказчика или проектной организации брать на себя ответственность за подбор насосов не рекомендуется.
Гидромодуль может располагаться в одном корпусе с чиллером или устанавливаться отдельно. Для небольших объектов с простой конфигурацией подойдет закрытая схема с расширительным баком и мембраной — она обеспечивает максимальную энергоэффективность.
Условия эксплуатации и размещения
-
Место установки влияет на выбор конструкции. Уличное размещение требует защиты от атмосферных воздействий и расширенного температурного диапазона работы. Внутренняя установка экономит уличную площадь, но занимает место в здании и требует шумоизоляции.
-
Климатические условия региона определяют тип охлаждения. В жарком климате воздушное охлаждение теряет эффективность, и водяные системы становятся предпочтительнее. В умеренном климате чиллеры с воздушным конденсатором работают стабильно и требуют меньших инвестиций в инфраструктуру.
-
Взрывоопасность объекта и наличие коррозионно-активных веществ накладывают дополнительные требования к исполнению оборудования и материалам его изготовления.
Распространенные ошибки при выборе
Занижение тепловой нагрузки приводит к постоянной работе чиллера на предельной мощности, что ускоряет износ компрессора и других компонентов. Оборудование не справляется с охлаждением в пиковые периоды.
Игнорирование требований по шуму создает дискомфорт для сотрудников и посетителей, особенно в офисных и жилых зданиях. В некоторых случаях превышение нормативов по шуму делает невозможной эксплуатацию чиллера на объекте.
Недостаточное внимание к сервисному обслуживанию оборачивается простоями при поломках. Проверяйте наличие сервисных центров производителя в вашем регионе, доступность запасных частей и условия гарантийного обслуживания перед покупкой.
Отсутствие учета возможности масштабирования ограничивает развитие бизнеса. Модульные чиллеры позволяют наращивать мощность системы по мере роста потребностей без замены всего оборудования.
Грамотный выбор чиллера требует комплексного анализа множества факторов — от технических характеристик объекта до экономической целесообразности разных вариантов охлаждения. Обращение к специалистам в области климатической техники поможет избежать ошибок и подобрать оптимальное решение для конкретных условий эксплуатации.
